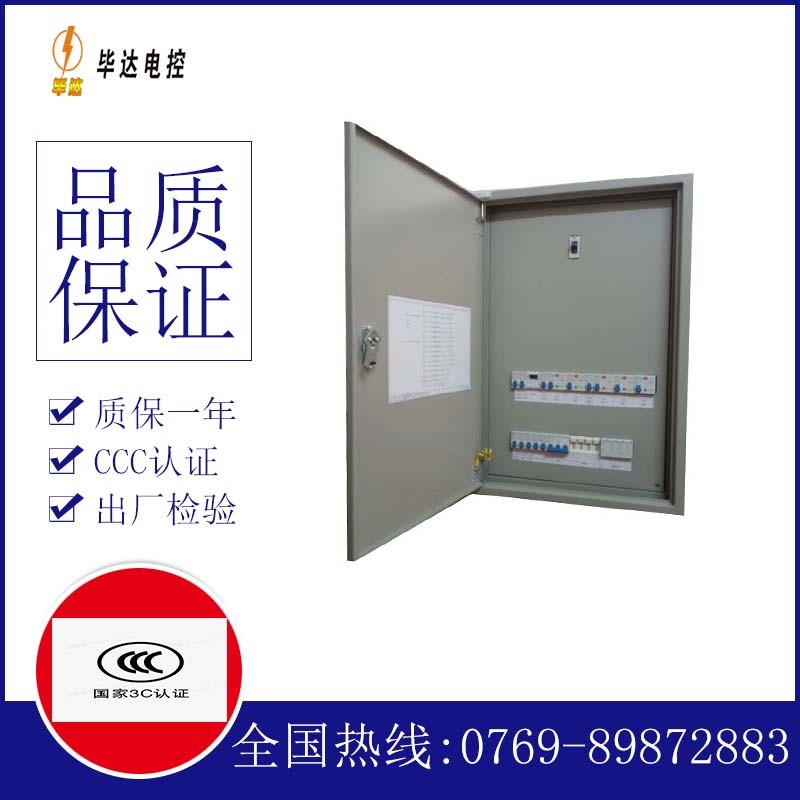

江门配电盘

江门配电盘通常由柜体、开关、保护装置、电能计量表等,以及其他二次元器件组成。主要用途是:方便停电、送电,起到计量、保护的作用和功能,当发生电路故障时有利于检修。配电盘既可以单独使用,也可作为机械设备的配套使用。

在线咨询 全国热线
0769-89872883

江门配电盘通常由柜体、开关、保护装置、电能计量表等,以及其他二次元器件组成。主要用途是:方便停电、送电,起到计量、保护的作用和功能,当发生电路故障时有利于检修。配电盘既可以单独使用,也可作为机械设备的配套使用。

多项专利认证 · 品质保证

产品通过UL、CUL、ETL、CETL、FCC、IC、CE、CCC等安规认证

咨询电话:0769-89872883
传真号码:0769-82234768 QQ:2690436024 邮箱:2690436024@qq.com
地址:中国广东省东莞市大朗松木山祥隆区178号
产品详情

江门配电盘通常由柜体、开关、保护装置、电能计量表等,以及其他二次元器件组成。主要用途是:方便停电、送电,起到计量、保护的作用和功能,当发生电路故障时有利于检修。配电盘既可以单独使用,也可作为机械设备的配套使用。

当发生电路故障时有利于检修。

江门配电盘

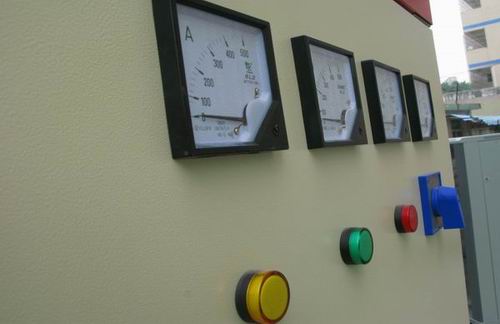

配电盘和配电柜、配电箱、配电屏等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

按结构特征和用途分类:

(1)固定面板式开关柜,常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。防护式开关柜主要用作工。

江门配电盘

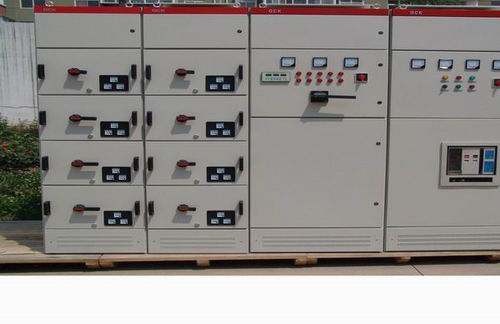

(1)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。

(2)动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同,外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。


配电盘发生火灾的主要原因有:配电盘的布线与电器、仪表等接触不牢,造成接触电阻过大;开关、熔断器、仪表的选择与配电盘的实际容量不匹配;长期过负荷运行;熔断器的熔丝选择不符合规定;配电盘的开关在拉合时或熔丝熔断时产生火花和电弧等。

预防配电盘火灾的主要措施有:配电盘的金属构架、铁盘面及盘面设备的金属外壳均应良好接地,接地电阻不大于4欧姆;配电盘的接线应采用绝缘导线,并应防止接错、漏接和接触不良现象;配电盘上安装的各种刀闸及断路器,当处于断电状态时,刀片和可动部分均不带电;在有可燃粉尘和可燃纤维场所安装配电盘时,应采用铁皮密封配电箱;在有爆炸危险的场所应采用防爆配电盘;配电盘要保持清洁,附近不要堆放衣服、手套、回丝等可燃物。在加强配电盘火灾预防的同时,对高、低压配电室更要采取严格的防火措施。

江门配电盘

1、高压配电室应为一、二级耐火等级建筑。低压配电室的耐火等级不应低于三级。配电室的窗应有防雨雪 、防水、防小动物进入的措施。高、低压配电装置同在一室时,它们之间的距离应不小于1米。

2、每台充油电气设备,如断路器、电压互感器等,应装在两侧有隔板的间隔之内,或防爆间隔之内,总油量

超过600公斤时,应安装在单独的防爆间内,或采用成套的高、低压配电装置。总油量在60公斤以上,如

油浸电压互感器,应有贮油设施或挡油设施。

3、连接母线、电缆、通风管道等穿过墙、楼板及地面留下孔洞,应用耐火材料堵塞,防止充油设备着火后火 灾扩大。

4、配电室内应配备一定数量的灭火器材。

江门配电盘


1 型号的发展及现状

上世纪末国内陆续推出BFC、GCL、GCK、GCS 型等抽出式开关柜,以后为适应小型断路器推出了MNS 型,这样原来一个抽屉最多可安装四个小型断路器,节省了抽屉;近几年又推出了其它型号。

2 由接插件———动静触头组成的抽出式开关柜

抽出式开关柜的优点,是相同规格的抽屉开关可以互换,在开关出问题时可马上更换;但也有缺点———如静触头出现故障就无法更换,这样的故障一般出现在使用时间较长或电流太大的抽屉上。超过300A 的大电流抽屉应注意检查,如图1 所示。如果动静触头发热会使静触头的弹簧失去弹性,能烧糊动静触头,严重地能导致相间弧光短路。

3 由抽出式开关组成的配电屏

抽出式开关组成的配电屏,因抽出式开关是一体,所以比较可靠;一般超过600A 采用,也有些单位要求超过400A 都采用抽出式开关;我认为超过400A 就采用抽出式开关为宜,不然极易出问题,这样的例子我遇到过几次 [1]  。
